Начато производство новой версии 4-канальных 40 гигабитных трансиверов с форм-фактором QSFP+, работающим по стандарту 40GBASE-LR4/SR4.
В настоящее время продолжается работа по совершенствованию и разработке новых продуктов QSFP.
Трансиверы QSFP SR4 представляют собой надежное и недорогое решение для построения коротких линков на основе многомодового волокна. Каждый трансивер QSFP SR4 обладает четырьмя независимыми передатчиками, изготовленными на основе VCSEL, и четырьмя приемниками. Каждый приёмо-передатчик работает на длине волны 850нм по независимой паре многомодовых волокон на скорости 10G.
Суммарная скорость приёма/передачи одного QSFP порта коммутатора при использовании трансиверов QSFP SR4 составляет 40Gbps по четырем парам многомодового волокна при дальности работы до 150м.

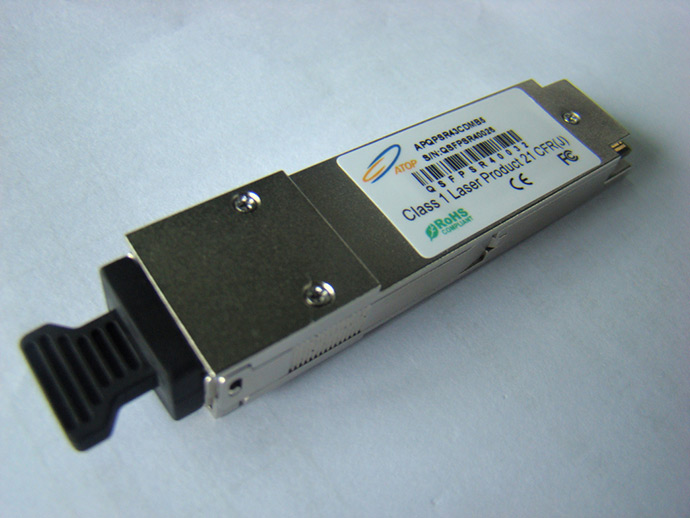

APQPSR43CDM01
Технические особенности:
- Рабочие длины волн трансиверов: TX: 850nm; RX: 850nm;
- Максимальная мощность передатчика одного канала: +1,5dBm;
- Минимальная чувствительность приёмника одного канала: -13dBm;
- Каждый канал с пропускной способностью 11.2 Гбит/с
- Общая пропускная способность 40 Гбит/с
- MTP/MPO оптический разъём
- Возможности цифровой диагностики (DDM)
- Ввозможно, осуществить передачу на дистанцию 150 м
- Питание +3,3 В, рабочий диапазон температур 0-70, 0С
- Трансиверы QSFP SR4 оборудованы специальными разъемами MPO для подключения восьмижильного мультимодового кабеля.
Модули QSFP+ являются надёжным и долгосрочным решением, не требующим трудоёмкой эксплуатации. Если сравнить модули QSFP SR c SFP+WDM модулями, то легко убедиться, что затраты меньше почти в два раза.
Трансиверы QSFP-LR4 представляют собой новое, высокотехнологичное решение для высокоскоростных систем передачи данных. Каждый QSFP-LR4 трансивер имеет на борту четыре CWDM 10G Base-LRM передатчика и четыре приёмника. Кроме того, каждый трансивер имеет в своём составе мультиплексор/демультиплексор, что позволяет передавать четыре 10G потока по одному волокну, а принимать по другому. Суммарная скорость приёма/передачи одного порта составляет 40Gbps по двум одномодовым волокнам при дальности работы до 10км.

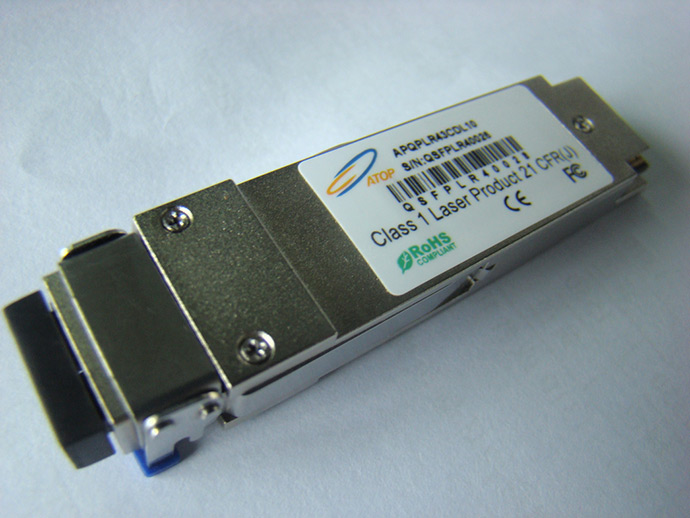

APQPLR43CDL10
Технические особенности:
- Рабочие длины волн трансивера: TX: 1270nm, 1290nm, 1310nm, 1330nm / RX: 1270nm, 1290nm, 1310nm, 1330nm;
- Максимальная суммарная мощность передатчика: 7dBm;
- Максимальная мощность передатчика одного канала: 2,3dBm;
- Минимальная чувствительность приёмника одного канала: -11,5dBm;
- Четыре независимых полнодуплексных канала
- Каждый канал с пропускной способностью 11.2 Гбит/с
- Общая пропускная способность 40 Гбит/с
- LC дуплекс оптический разъём
- Возможности цифровой диагностики (DDM)
- Возможно, осуществить передачу на дистанцию 10 км
- Питание +3,3 В,
- Рабочий диапазон температур 0-70, 0С
Использование QSFP LR модулей оправдывает свое применение по истечению трёх месяцев эксплуатации.
Благодаря таким модулям можно экономить на аренде оптоволокна и на используемом оборудовании для подключения.
Использование QSFP модулей является надёжным и долгосрочным решением, не требующим трудоёмкой эксплуатации. Использование CWDM трудоёмко и не целесообразно.
